3D-Modelle jederzeit öffnen und betrachten als 3D-PDF
Seit vielen Jahren kennen wir normale (2D-)PDFs als praktisches Dateiformat, mit welchem sich Dokumente überall und jederzeit verbreiten und öffnen lassen. Weniger bekannt ist dagegen, dass sich mit eben diesem Format, das sich zudem in Adobe Reader® öffnen lässt, auch 3D-Dateien öffnen und betrachten lassen.
In diesem Beitrag möchten wir Ihnen daher die Vorzüge von 3D-PDFs näherbringen, als eine kostenfreie Möglichkeit, 3D-Modelle online in Farbe zu betrachten, und dies sogar, ohne dass dafür eine CAD-Software zu benötigen.
Die Vorteile des 3D-PDF-Formats
Dank 3D-PDF wird das das einfache Verteilen und Archivieren von Plan- und Konstruktionsdaten auf Basis des kostenfreien Adobe Readers problemlos möglich. Die optimale Zusammenarbeit eines erweiterten Teams wird somit ermöglicht, zumal alle an den Planungs- und Konstruktionsprozessen teilhaben können, und zwar ohne dafür originäre CAD-Daten zu benötigen. Schließlich sind CAD-Arbeitsplätze vergleichsweise teuer, komplex zu bedienen und bieten mehr Funktionen als für andere Unternehmensteile erforderlich.
Genau hierfür bieten 3D-Neutralformate, und insbesondere 3D-PDF eine überzeugende Lösung.
Welche Voraussetzungen sind für die Erstellung einer 3D Datei erforderlich?Erfahren Sie mehr über die Anforderungen, mögliche Dateiformate und weitere relevante Themen. |
Weitere Eigenschaften
Dabei ist das 3D-PDF-Format in einer offenen Spezifikation beschrieben und zugleich unabhängig international genormt. Zudem gibt es kostenlose Werkzeuge zum Betrachten. Wichtig ist auch, dass die hiermit gewährleistete exakte Wiedergabe der Geometrie-Daten Anwendungen für Digital Mock-Up sowie Informationsaustausch in Zulieferketten erlaubt. Da alle Funktionen des PDF-Standards selbstverständlich ebenfalls zur Verfügung stehen eignet sich 3D-PDF auch ideal für die anschauliche Produkt-Dokumentation.
Notizen an relevanten Positionen anbringen

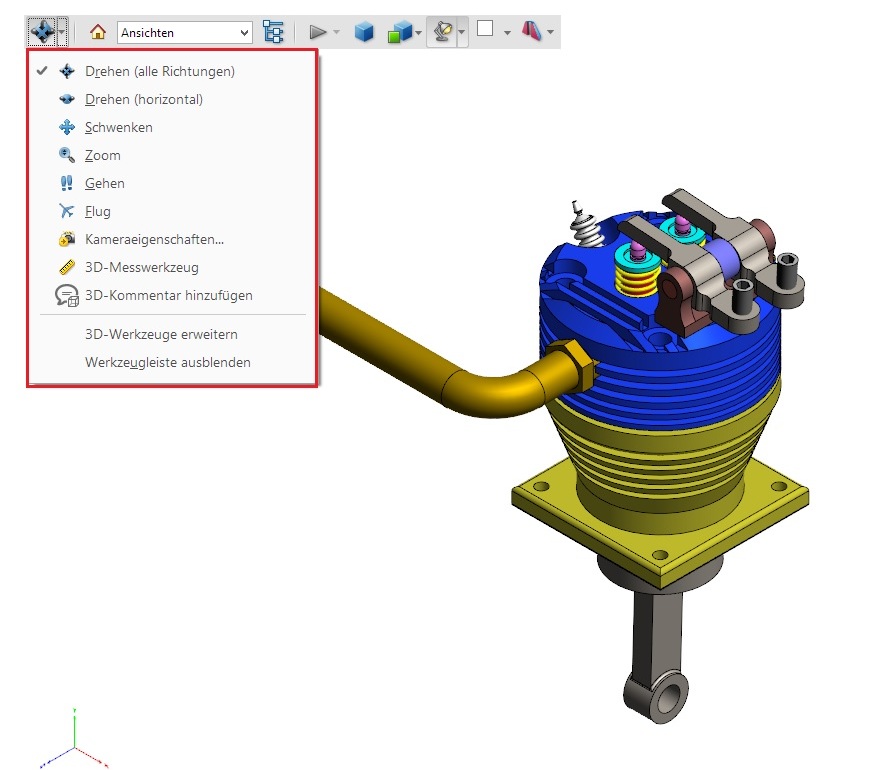

Wichtig für den Nutzer ist auch die Möglichkeit, Notizen direkt am 3D-Objekt anzubringen, das heißt an dessen jeweils relevanten Positionen anzubringen. Auch können Schnitte zur zusätzlichen Veranschaulichung der Geometrie angebracht und gemessen werden.
Neben dem Adobe® Reader® stehen noch einige weitere freie Viewer zur Verfügung.
Eine zusätzliche Funktion am 3D-PDF-Applikationskonverter ermöglicht zudem eine Darstellung von Bewegungsabläufen bei Montage, Wartung oder Bedienung des abgebildeten Bauteils, und zwar mit Hilfe von Animationen.
Eine Anleitung zum Öffnen von 3D-PDFs finden Sie hier zum Download.
Erfahren Sie mehr zu 3D-Dateiformaten und zahlreichen weiteren Themen rund um den 3D-Druck in unserem Blog.
