3D Relief: Architekturmodelle drucken lassen

Dreidimensionale Gebäudemodelle erleichtern die Architekturplanung

Architekturmodelle aus dem 3D Drucker

Die räumliche Darstellung geografischer Oberflächen, in die per Luftbefliegung vermessene Gebäude, Anlagen oder Vegetation mit aktuellem Datenbestand als dreidimensionale Objekte integriert werden können, bietet Ihnen eine gute Möglichkeit, Ihre Planprojekte zu visualisieren und immer aktuell zu präsentieren. Auch Modelle von Gebäuden und Arealen, die per CAD Software am Computer erstellt wurden, eigenen sich für den 3D Druck.

Mit der Symbiose aus technischem Werksmodell und Geländemodell sind 3D Relief-Modelle ideal geeignet, sowohl technische Zusammenhänge als auch die Wirkung technischer Komponenten im Planungsgebiet modellhaft zu veranschaulichen.

Durch Modelle aus dem 3D Drucker ist sichergestellt, dass Ihre Pläne hundertprozentig und maßstabsgetreu in das physische Modell umgesetzt werden. Auch komplexe Geometrien sind kein Problem. Neben detaillierten Modellen einzelner Gebäude (LOD 3 oder 4) sind auch große Gelände-Modelle oder gar Stadtmodelle als 3D Druck möglich.

Neben dem aktuell erfassten Gebäude-, Vegetations- und Geländebestand erstellen oder integrieren wir Ihre neuesten GIS- und CAD-Daten, konvertieren LIDAR und verarbeiten LoD-Daten zum 3D Modell – auf Wunsch als Entwurfsvorschau zur Fernabstimmung – dann als fertiges Planungs-, Funktions- oder Anlagenmodell im 3D Druck.

Nutzen und Vorteile

  • schnell umsetzbar
  • einfach in der Handhabung
  • verschiedene Maßstäbe
  • unterschiedliche LODs möglich (Level of Detail 0–4)
  • Daten mehrmals verwendbar

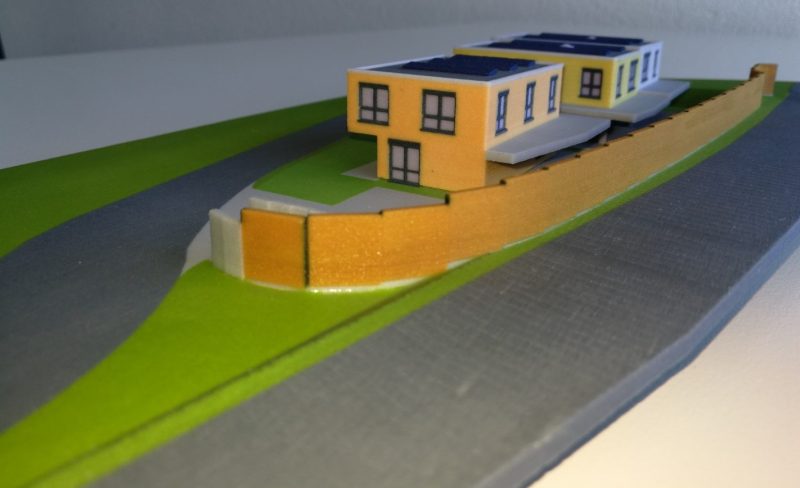

  • einfarbig oder mehrfarbig

Optionen im Modell

  • Grundstückgrenzen im Gelände einprägen, Bäume, Autos, Menschen, Brücken, etc.
  • Ergänzen von Gebäuden in der Nachbarschaft
  • Gebäude und Gelände können von Neuprojekten eingesetzt werden (Varianten)
  • Multimedia-Überblendung des Modells
  • Bemalung des Modells

Vorteile von 3D Relief
Modellen für Architekten

unkomplizierte und schnelle Verwirklichung des Modells

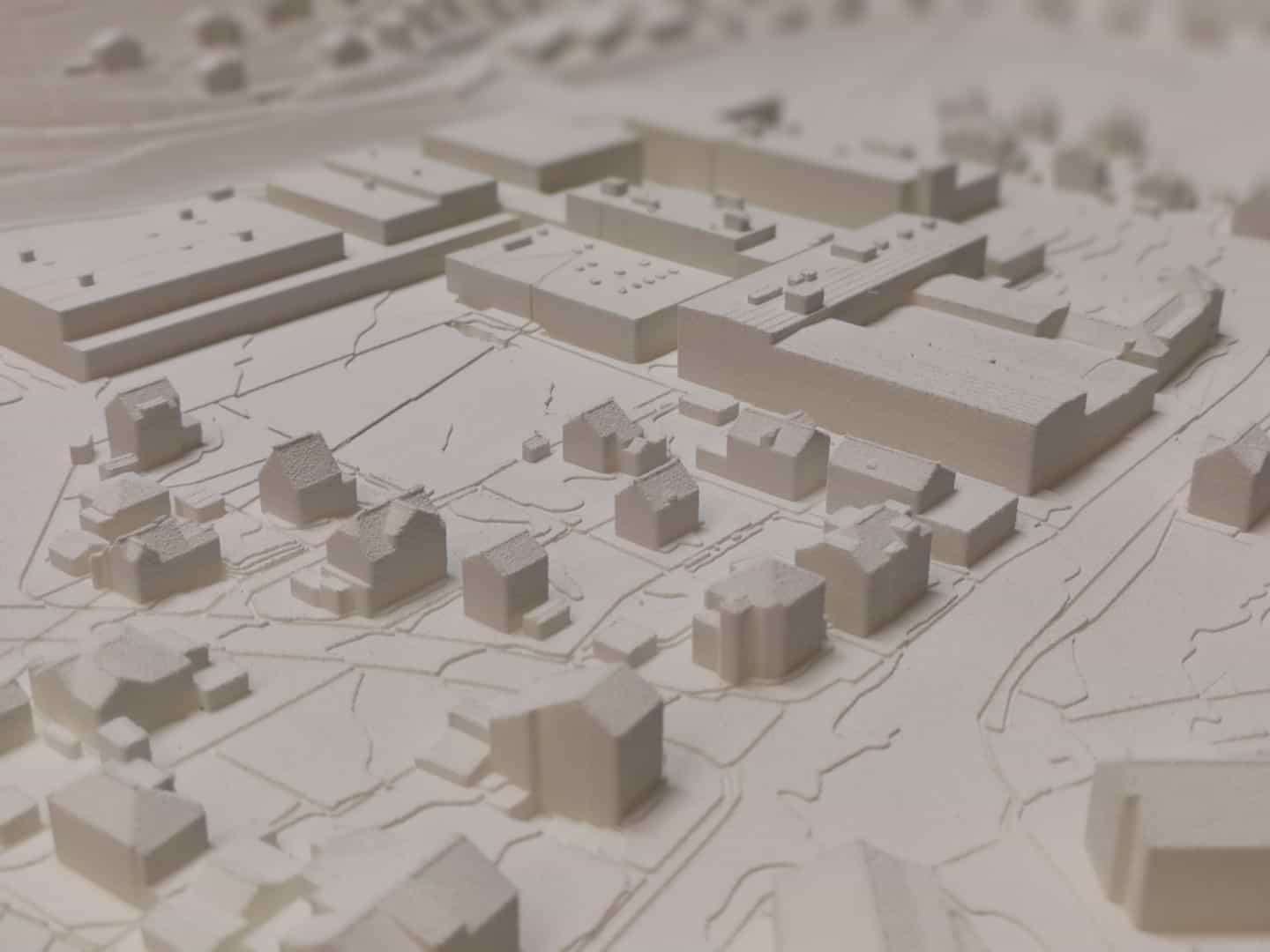

Level of Detail (LOD)

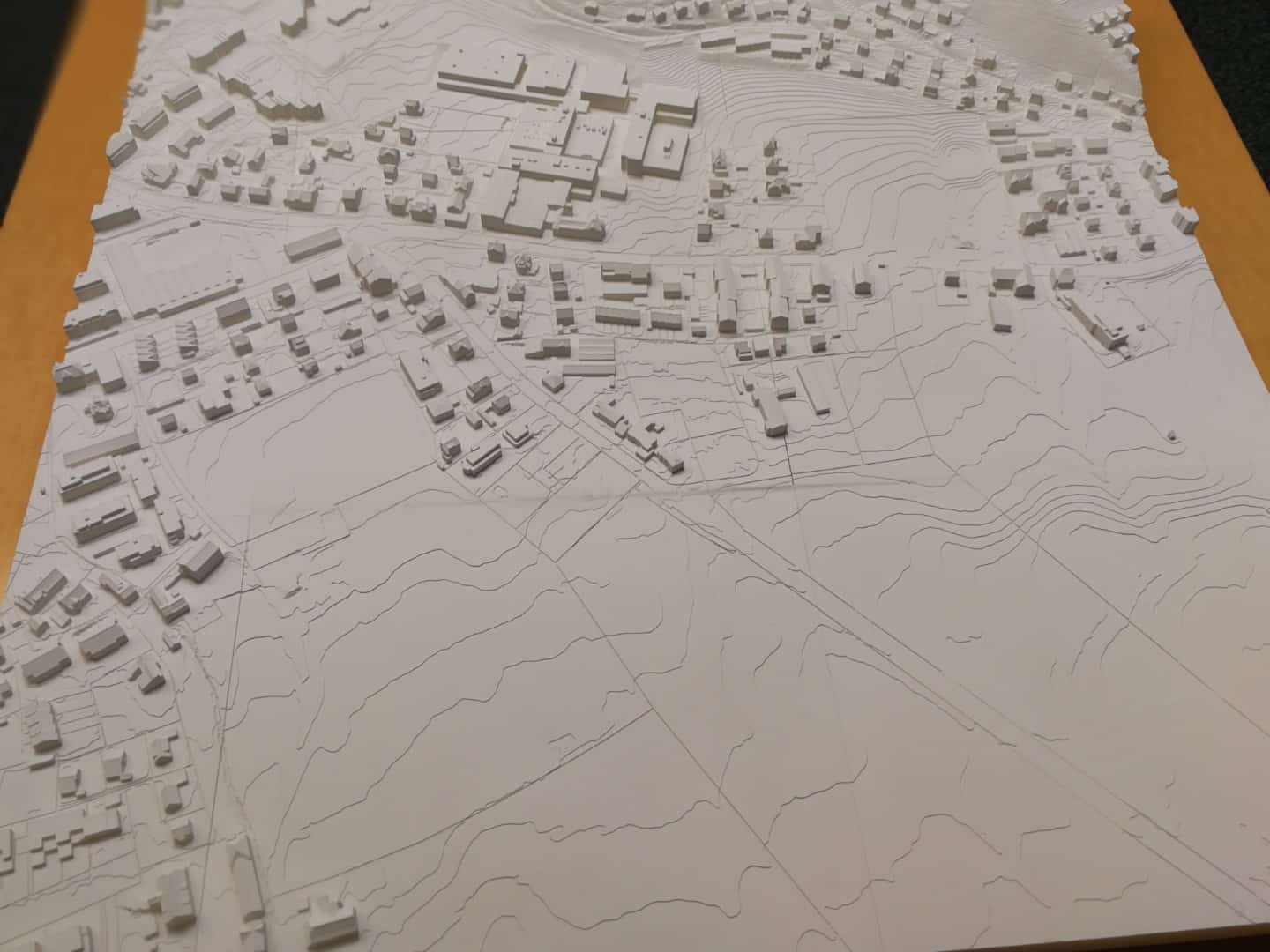

Stadt-, Gemeinde-, Planungsmodell

Voraussetzungen für die Machbarkeit eines 3D-Modells, bzw. Kriterien für eine qualitativ hochwertige Produktion:

Parameter Hinweis
Datenformate:

Bevorzugte Datenformate: 3DS, DAE, OBJ, STL

Übrige Datenformate: 3MF, AMF, ASC, DEM, DXF*, PLY, WRL, X3D, X3DV, XYZ
bei diesen Formaten ist der Aufwand grösser sie in druckbare 3D Daten zu konvertieren.

Datenlayer: Nach Möglichkeit aus dem System bereits beim Export alle gewünschten Layer in ein Mesh kombinieren. Innengeometrien wenn möglich entfernen, bzw. nur die Aussenhülle exportieren.
Gelände:

Falls Treppenstufen gewünscht sind, werden diese vorteilhaft beim Export konvertiert. Wenn möglich vor dem Export aus den Höhendaten errechnen.

Kein DXF* Format verwenden.

Maßstäbe: 1:1000 (Ganze Gemeinde), 1:500 (Ausschnitt), 1:200, 1:100 (Quartier) oder nach speziellem Kundenwunsch.
Perimeter: Ausschnitt frei wählbar, Datenlieferung in Kacheln zu 500 x 500 m oder 1000 x 1000 m
oder idealerweise gleich mit dem Schnitt für die Produktion.
Optionen im Modell: - Grundstückgrenzen im Gelände einprägen, Bäume, Autos, Menschen, Brücken, etc.
- Ergänzen von Gebäuden in der Nachbarschaft
- Gebäude und Gelände können von Neuprojekten eingesetzt werden (Varianten)
- Multimedia-Überblendung des Modells
- Bemalung des Modells
Daten Optionen:


- Datenkonvertierung aus anderen Formaten, ev. direkt vom Kundensystem
- Qualitätsprüfung und zurück pflegen direkt ins Kundensystem
- Konvertierung von 2D nach 3D Daten

* DXF-Daten bereiten häufig Schwierigkeiten für die physische Modellerstellung, Aus DXF-Geländedaten können zur Zeit keine Treppenstufen generiert werden.

Unsere Dienstleistung: Ihr 3D Architekturmodell

Das Team von 3D Activation begleitet Sie beim gesamten Prozess und hilft Ihnen umgehend bei der Umsetzung.
